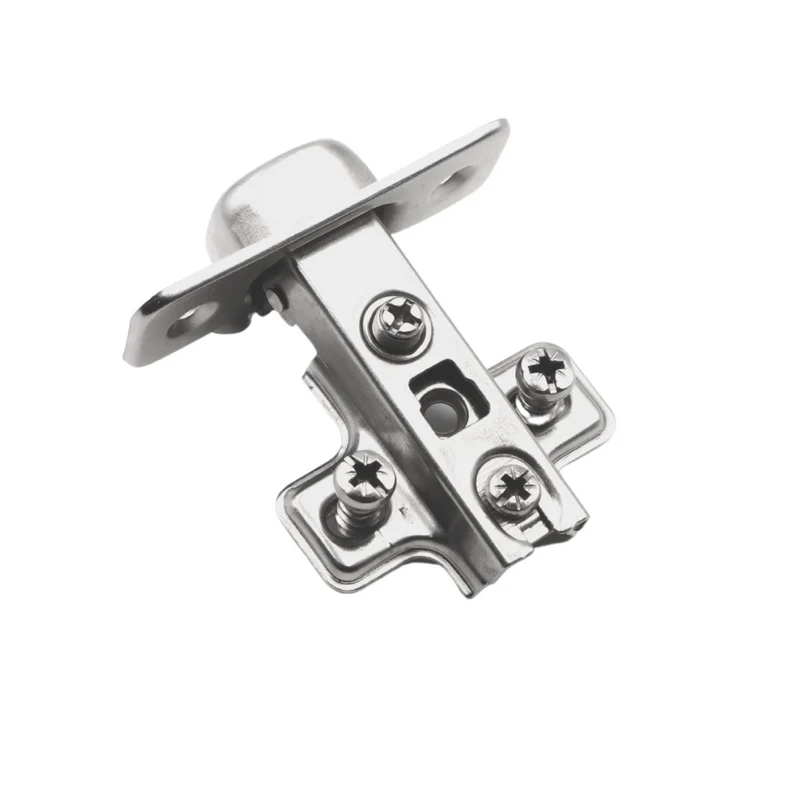

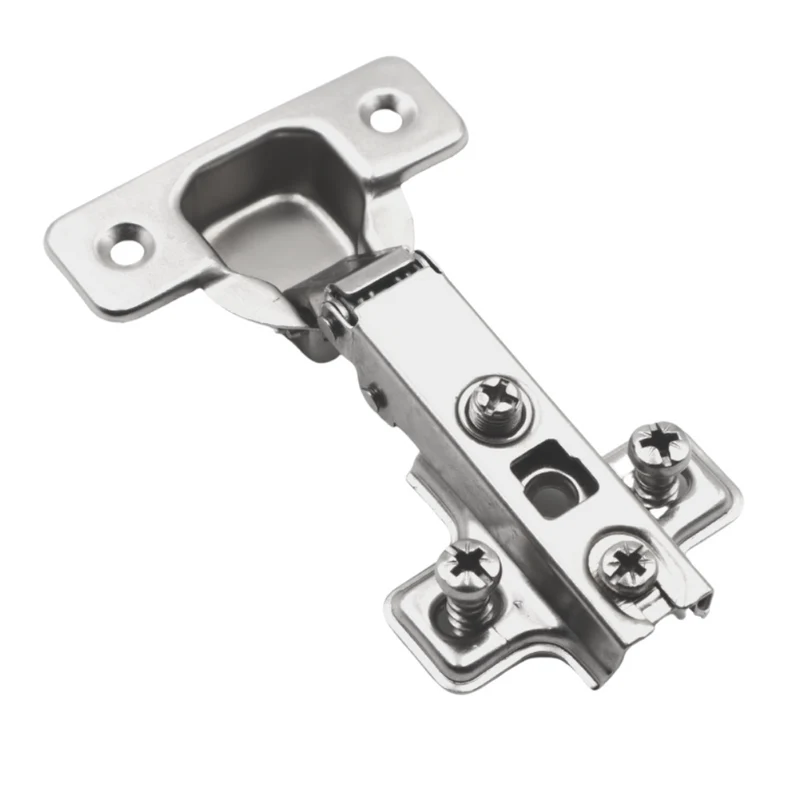

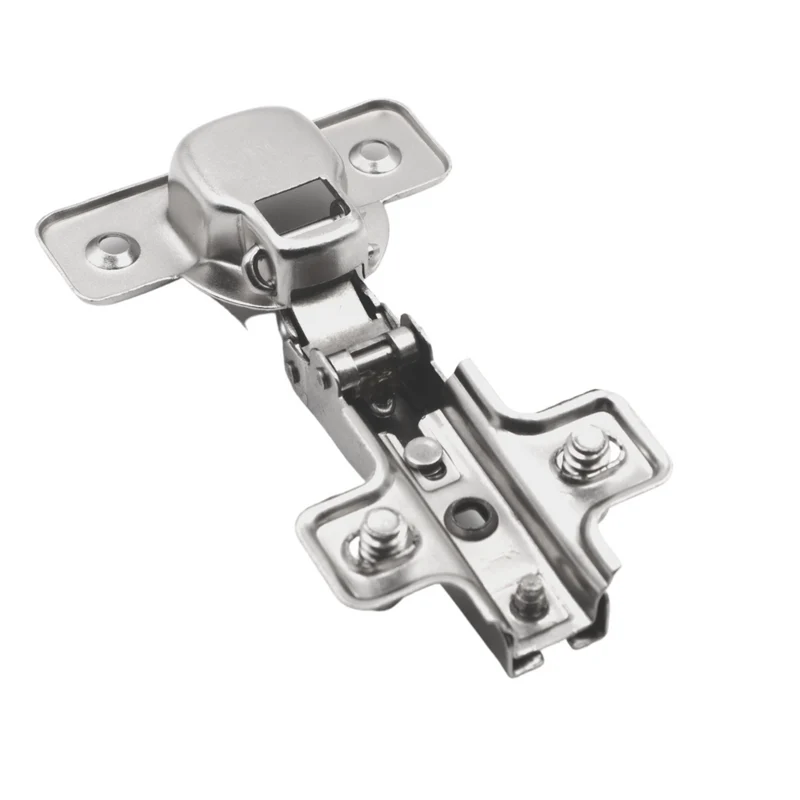

110° Scharnier Topfband, H0 Montageplatte mit EURO Schrauben, Eckanschlag

Für aufliegende Türen · Inklusive Euroschrauben

110° Scharnier Topfband, H0 Montageplatte mit EURO Schrauben, Eckanschlag

Dieses Topfband ist für Eckanschlag-Konstruktionen konzipiert, bei denen die Schranktür den Korpusrand außen vollständig abdeckt. Die mitgelieferten Euroschrauben ermöglichen eine direkte Befestigung der H0-Montageplatte in vorbereiteten Systembohrungen.

• ScharniertopfdurchmesserØ 35 mm
• Öffnungswinkel110 °
• Hergestellt fürEckanschlag
• MontageplattehöheH0
• MaterialNickelbeschichteter Stahl

35 mm Topfband für Eckanschlag und Korpusmontage

Das Topfband für den Eckanschlag verbindet den Schrankkorpus mit der aufliegenden Tür. Die Montageplatte wird aufgeschoben und per Euroschraube fixiert.

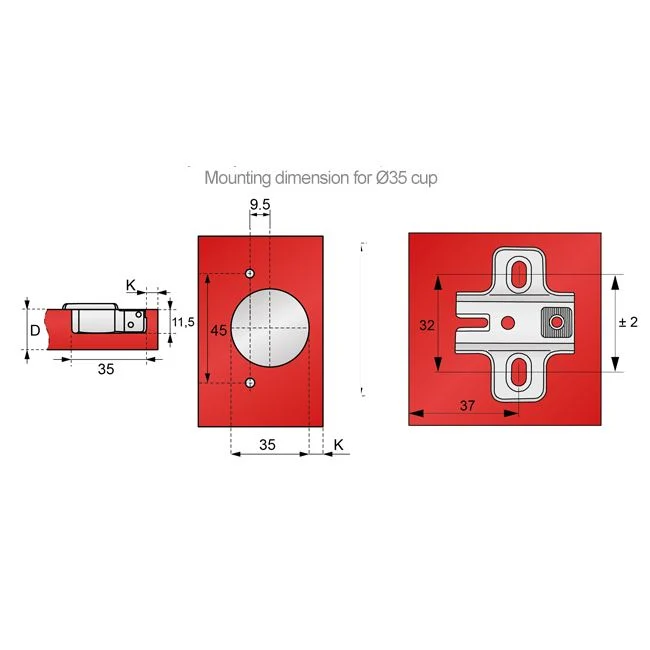

• Standard-Topfdurchmesser Ø 35 mm: Passt in alle gängigen Topfbohrungen mit 35 mm Durchmesser an Möbelfronten.

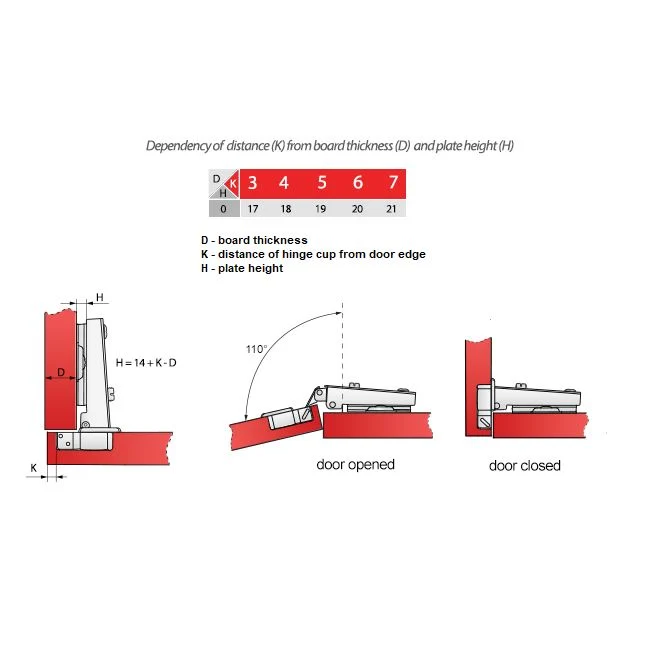

• 110° Öffnungswinkel: Ermöglicht breiten Zugriff auf den Schrankinhalt ohne Anschlagen der Tür am Korpus.

• Aufschiebbare H0-Montageplatte: Erleichtert die Ausrichtung der Tür am Korpus durch einfache Schiebemontage.

• Passende Euroschrauben enthalten: Ermöglichen die direkte Verschraubung in vorgebohrten 5-mm-Systembohrungen.

• Robustes Stahlmaterial: Der nickelbeschichtete Stahl bietet eine widerstandsfähige Oberfläche für den täglichen Gebrauch.

Einsatzbereiche bei aufliegenden Schranktüren

• KüchenschrankOberschränke mit Eckanschlag

  Sorgt für exaktes Aufliegen der Schranktür auf der Korpuskante bei Standard-Korpussen.

• WohnmöbelKommoden und Sideboards

  Eignet sich für Türen, die den äußeren Korpusrahmen seitlich komplett abdecken.

• MöbelbauAustausch defekter Topfbänder

  Dient als Ersatzteil für vorhandene 35-mm-Bohrungen mit Aufschiebetechnik.

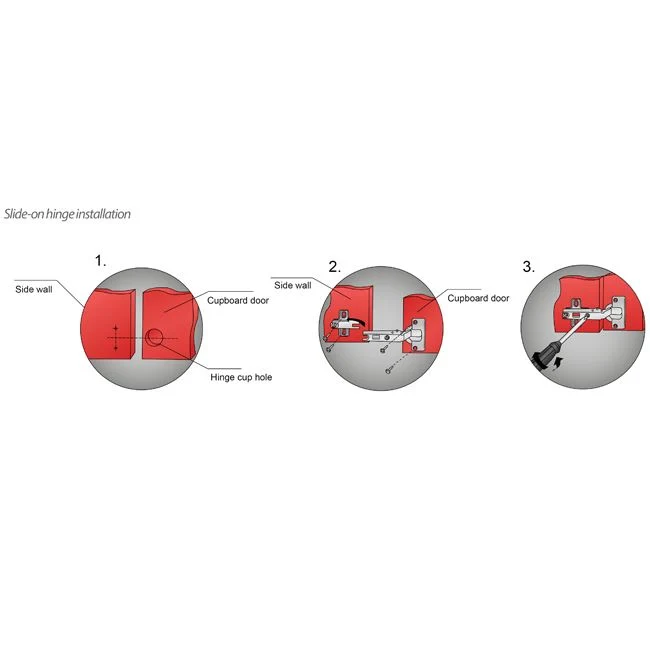

Montage des Topfbandes am Korpus

Euroschrauben zur Befestigung der Montageplatte sind im Lieferumfang enthalten.

1. 1 Scharniertopf einsetzen

   Setzen Sie den Topf mit Ø 35 mm in die Bohrung der Schranktür ein und richten Sie ihn gerade aus.

2. 2 Topf verschrauben

   Fixieren Sie den Scharniertopf mit geeigneten Holzschrauben an der Türinnenseite.

3. 3 Montageplatte befestigen

   Schrauben Sie die H0-Montageplatte mit den mitgelieferten Euroschrauben in die Korpusbohrung.

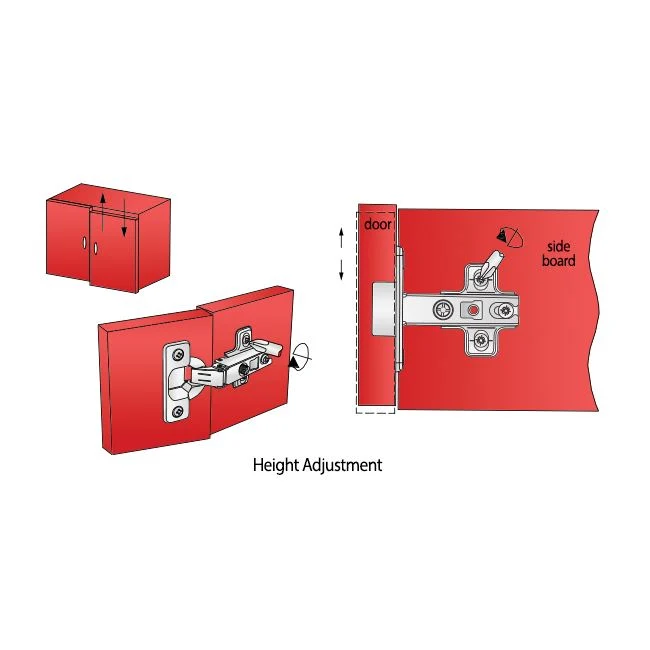

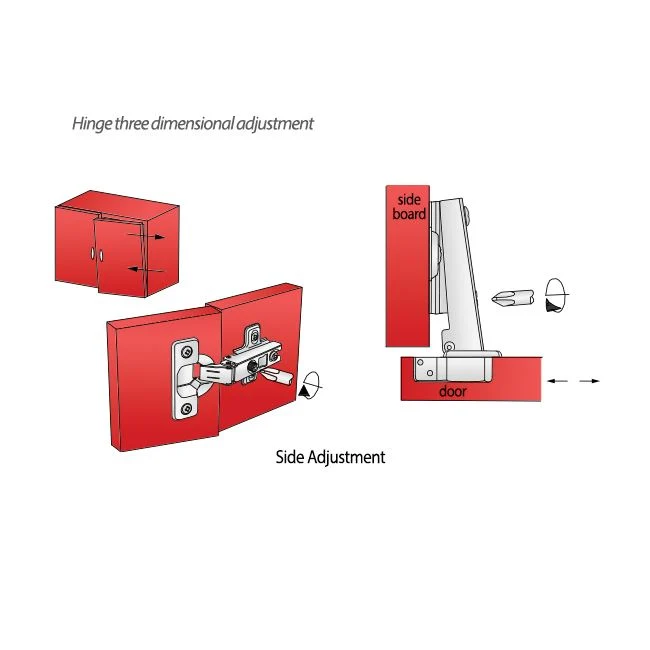

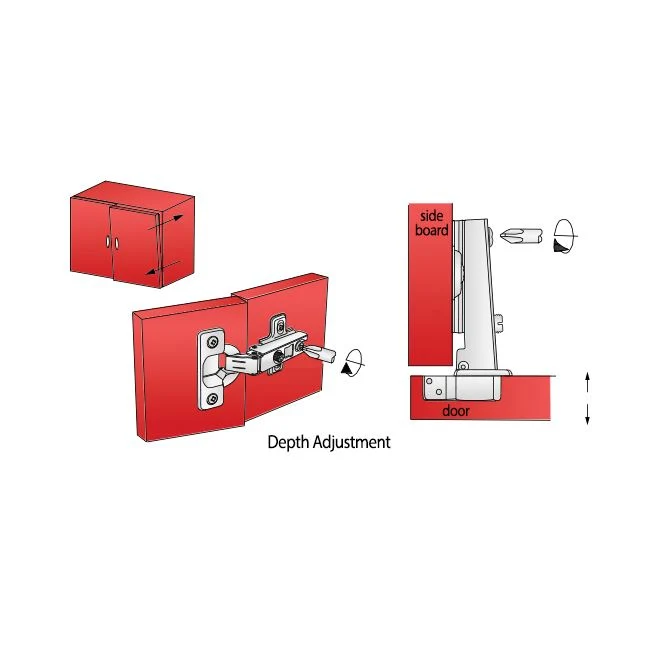

4. 4 Tür aufschieben und einstellen

   Schieben Sie das Topfband auf die Montageplatte und fixieren Sie die Position per Schraube.
