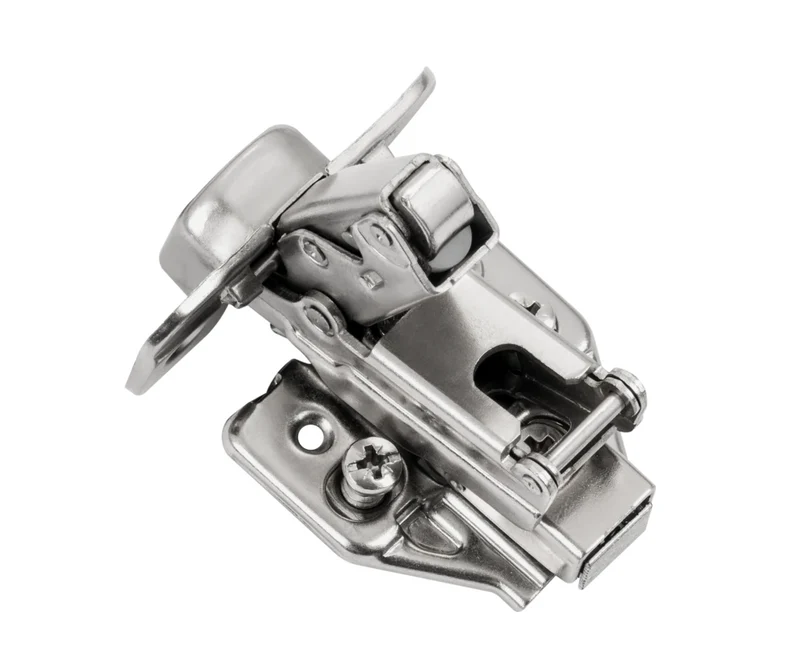

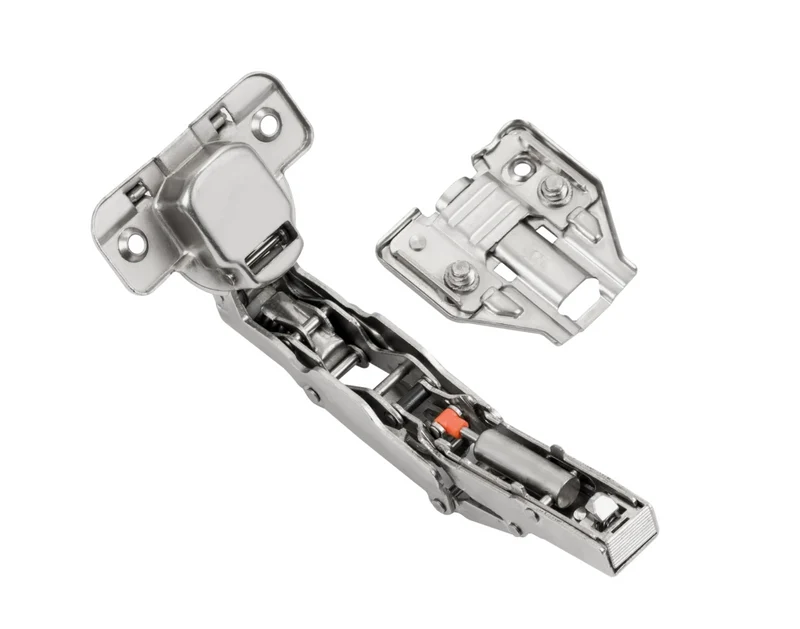

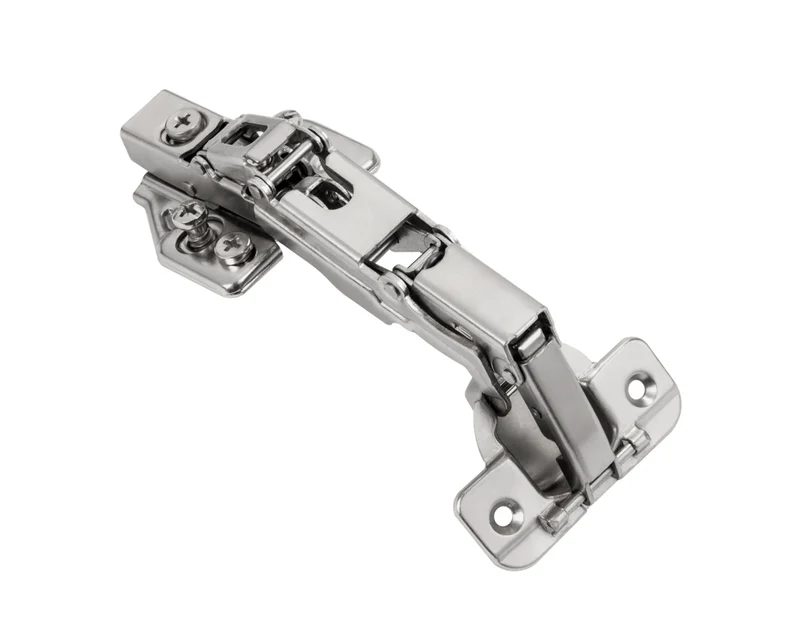

165° 3D Soft-Close Scharnier Topfband, H2 Montageplatte mit EURO Schrauben, Eckanschlag

Für aufliegende Türen · Mit Euroschrauben & Dämpfung

165° 3D Soft-Close Scharnier Topfband, H2 Montageplatte mit EURO Schrauben, Eckanschlag

Dieses Weitwinkel-Topfband mit 165° Öffnungswinkel und integrierter Dämpfung ermöglicht einen uneingeschränkten Zugriff auf den Schrankinnenraum. Es ist für aufliegende Fronten (Eckanschlag) konzipiert und wird mit einer H2-Montageplatte sowie Euroschrauben geliefert.

• Öffnungswinkel165 °
• ScharniertopfdurchmesserØ 35 mm
• SchließdämpfungJa
• Hergestellt fürAufliegende Türen
• MaterialNickelbeschichteter Stahl

165° Weitwinkel-Scharnier mit Ø 35 mm Topfbohrung

Das 165° 3D Soft-Close Scharnier bietet einen extragroßen Öffnungswinkel für Eckschränke und Schränke mit Innenauszügen. Aus nickelbeschichtetem Stahl gefertigt, sorgt die Schließdämpfung für leises Schließen.

• 165° Öffnungswinkel: Ermöglicht das vollständige Öffnen der Tür für ungehinderten Zugriff auf Innenschubladen und Eckschrank-Auszüge.

• Integrierte Schließdämpfung: Der Dämpfungsmechanismus bremst die Tür ab und zieht sie leise und sanft an den Korpus.

• Standard Topfbohrung Ø 35 mm: Passt in standardmäßige Topfbohrungen mit 35 mm Durchmesser für eine einfache Erneuerung oder Umrüstung.

• Inklusive Euroschrauben: Die mitgelieferten Euroschrauben sichern eine feste Verankerung der H2-Montageplatte in der Systembohrung.

Einsatzbereiche für Weitwinkelscharniere mit Eckanschlag

• KücheEckschränke und Karussellschränke

  Sorgt für weit öffnende Fronten an Küchen-Eckschränken, damit Auszüge ohne Kollision herausgeführt werden können.

• WohnbereichSchränke mit Innenauszügen

  Verhindert, dass die geöffnete Schranktür den Fahrweg von innenliegenden Schubladen blockiert.

• NachrüstungAustausch veralteter Scharniere

  Ersetzt bestehende 35-mm-Topfbänder bei aufliegenden Türen und ergänzt eine moderne Dämpfungsfunktion.

Montage des Weitwinkel-Topfbands

Montageplatte H2 mit mitgelieferten Euroschrauben fixieren

1. 1 Montageplatte befestigen

   Die H2-Montageplatte mit den Euroschrauben in den vorgebohrten Systemlöchern des Korpus festschrauben.

2. 2 Scharniertopf einsetzen

   Den Ø 35 mm Scharniertopf in die Fräsung der Schranktür einsetzen und rechtwinklig ausrichten.

3. 3 Scharnierarm aufstecken

   Den Scharnierarm auf die Montageplatte aufstecken und fixieren.

4. 4 3D-Ausrichtung vornehmen

   Die Tür über die Verstellschrauben am Scharnierarm in Höhe, Tiefe und Auflagemaß präzise einstellen.
